Systém pro řízení stavebních strojů s magnety Nivel System MC-1D LIGHT

Nivelační systém MC-1D umožňuje ovládání výšky pracovního prvku stroje z kabiny obsluhy. Tímto způsobem má obsluha neustálý přehled o výšce lopaty nebo lopaty mechinu ve vztahu ke stanovené referenční linii (určené rotujícím laserem). Sledováním indikací na senzoru stroje získává obsluha informaci, zda může ještě sbírat materiál / kopat – zda je již v předpokládané hloubce, čímž se eliminuje překopávání.

Systém se skládá z laserového senzoru, který přijímá signál z rotujícího laseru. Systém využívá LED indikátory, které obsluhu informují o aktuální výšce, do které má být pracovní prvek nastaven (lžíce rypadla, radlice dozeru). Souprava je konfigurována tímto způsobem, což umožňuje rychlé a efektivní provádění zemních prací a potřebu kontroly měření.

• univerzální řešení pro mnoho typů strojů (dozery, rypadla, kolové nakladače)
• Rychlejší práce, vyšší produktivita – stroj zvládne více práce současně
• zvýšení přesnosti práce
• úspora materiálu vyplývající z přesnějšího vyrovnání povrchu
• nejjednodušší řešení pro řízení chodu strojních zařízení – uživatelsky přívětivá obsluha
• jednoduchá a rychlá instalace – montáž / demontáž senzorů ze stroje, možnost snadného přenosu na jiný stroj
• Žádné opravy – menší riziko lidské chyby
• úspora času – méně nepřímých měření, snížení počtu kontrol během výstavby (práce lze sledovat průběžně bez opuštění kabiny)

Ovládejte provoz stroje, pracuje rychleji, přesněji a hospodárněji

Při provádění zemních prací se strojním zařízením nastává problém nivelace. Doposud byli do tohoto procesu zapojeni další lidé (nebo průzkumné týmy). Tradiční stavební metody jsou často drahé, dlouhotrvající a vyžadují specializaci a vysokou přesnost. Mohlo by to být jednodušší, přesnější a rychlejší?

Ano, pomocí měřicího řešení – Nivel System MC-1D

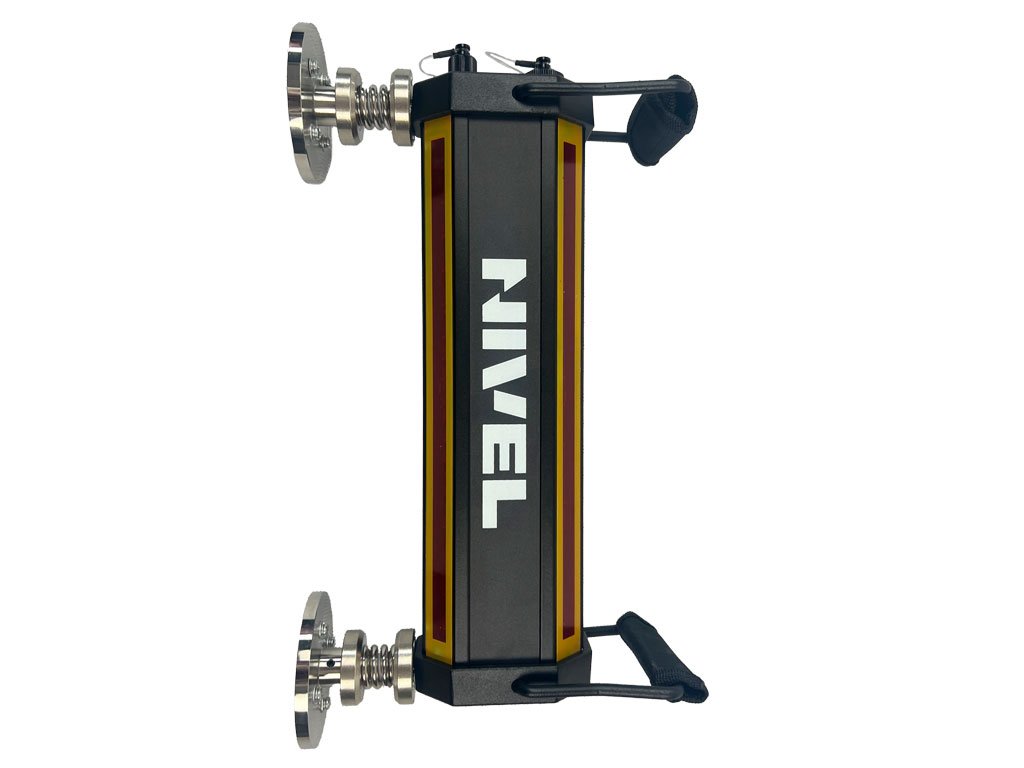

Tento proces lze automatizovat, zjednodušit a zkrátit použitím laserové techniky, která proces zjednodušuje a urychluje v každé fázi. V tomto řešení je na rameni rypadla instalován laserový elektronický senzor, který řídí výšku a sklon výkopu. Výsledek je přesnější a rychlejší. Nivel System MC-1D je hotová mobilní sada, kterou lze bez problémů sestavit a obsluha stroje ji může nést bezprostředně před nivelací a po dokončení práce ji může umístit do přepravního kufříku. Laserový senzor MC-1D je ke stroji připevněn pomocí 2 silných magnetů. Jasný a čitelný LED displej na senzoru informuje obsluhu, zda má v danou chvíli lopatu spustit nebo zvýšit. Když je nastaven požadovaný sklon, může jej obsluha realizovat na základě údajů ze senzoru, bez měření, bez přepočtů a bez rizika chyb – a především mnohem rychleji!

Systém pracuje s rotačním laserem s červeným paprskem. Laser je nastaven na ose silnice, stoupání a čtverce (na jeho okraji), což vám umožňuje určit sklon roviny, aniž byste museli laserem pohybovat. Obsluha laserů Nivel System může měnit nastavení přístrojů na dálku pomocí dálkového ovladače. Práce na silnici se často skládají z několika fází, např. vyrovnání půdy, odvodnění, základových vrstev / vrstev kameniva (různých frakcí) a umístění povrchu. Laserová technologie Nivel System může být úspěšně použita ve všech fázích. Díky tomu je mnohem snazší dosáhnout tloušťky jednotlivých frakcí kameniva. Použití senzoru MC-1D na rypadle umožňuje obsluze připravit výkop s nejvyšší přesností. Tento systém šetří čas a peníze ve všech fázích práce. Specializované firmy, které pro ražbu používaly optickou vodováhu, strávily mnohem více času, ale po přechodu na laserovou technologii Nivel System se doba provozu zkrátila minimálně na polovinu. Zvýšení produktivity se projevuje i ve snížení mzdových nákladů (zkrácení pracovní doby a úspora na stavebním materiálu). Tato technologie je dostupná i pro menší firmy z důvodu přijatelné ceny.

Jak laserový systém Nivel System MC-1D funguje?

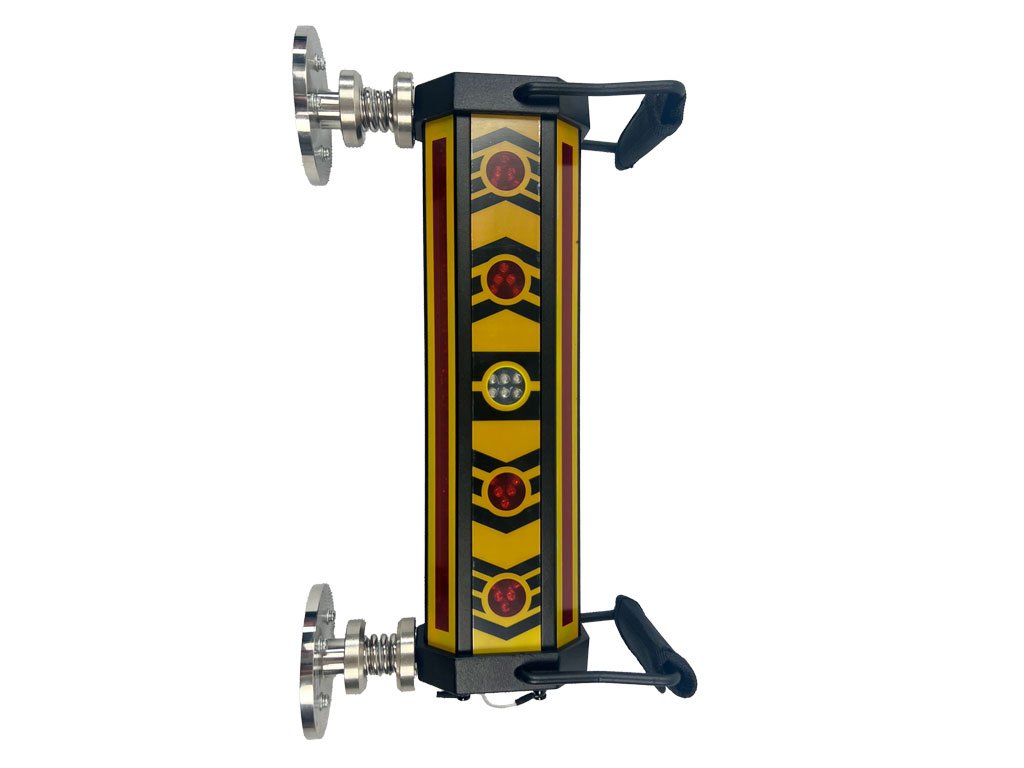

Rotační laser vysílá laserový paprsek neviditelný pro oko, ale je přijímán senzorem MC-1D. Paprsek se otáčí kolem svislé osy rychlostí několika set otáček za minutu – vytváří vodorovnou nebo nakloněnou rovinu (v jednom nebo dvou směrech). Tato laserová rovina (kterou lze přesně nastavit na ovládacím panelu laseru) se stává referenční rovinou pro senzor nainstalovaný na stroji. Obsluha (při kopání) sleduje indikace barevných LED diod na senzorech. LED indikátory ukazují aktuální polohu lopaty vzhledem k referenční rovině laseru a dávají jednoduché zprávy: "posuňte se dolů po backetu nebo čepeli", "posuňte se nahoru po backetu nebo čepeli", "udržujte ji na této úrovni".

Aplikace:

• řízení chodu strojů – nakladače, kolové nakladače, rypadla, dozery a grejdry
• zemní práce – vyrovnání terénu, výkopy i svahy
• vodárenské a kanalizační práce – vedení hloubky výkopu (se sklonem)

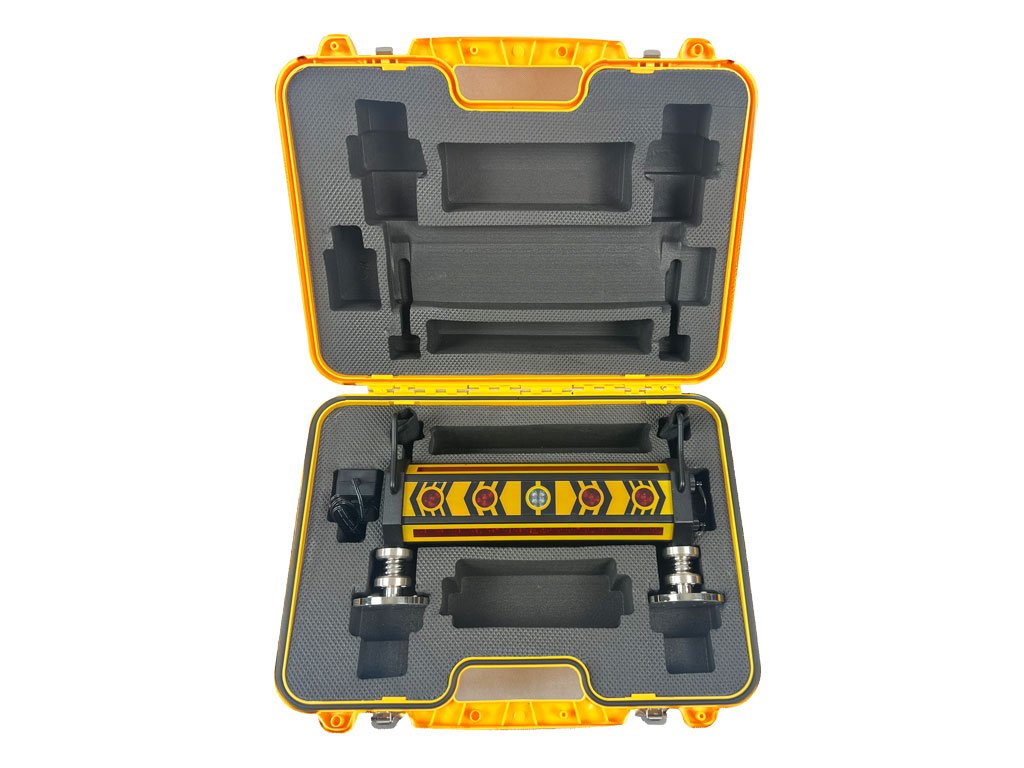

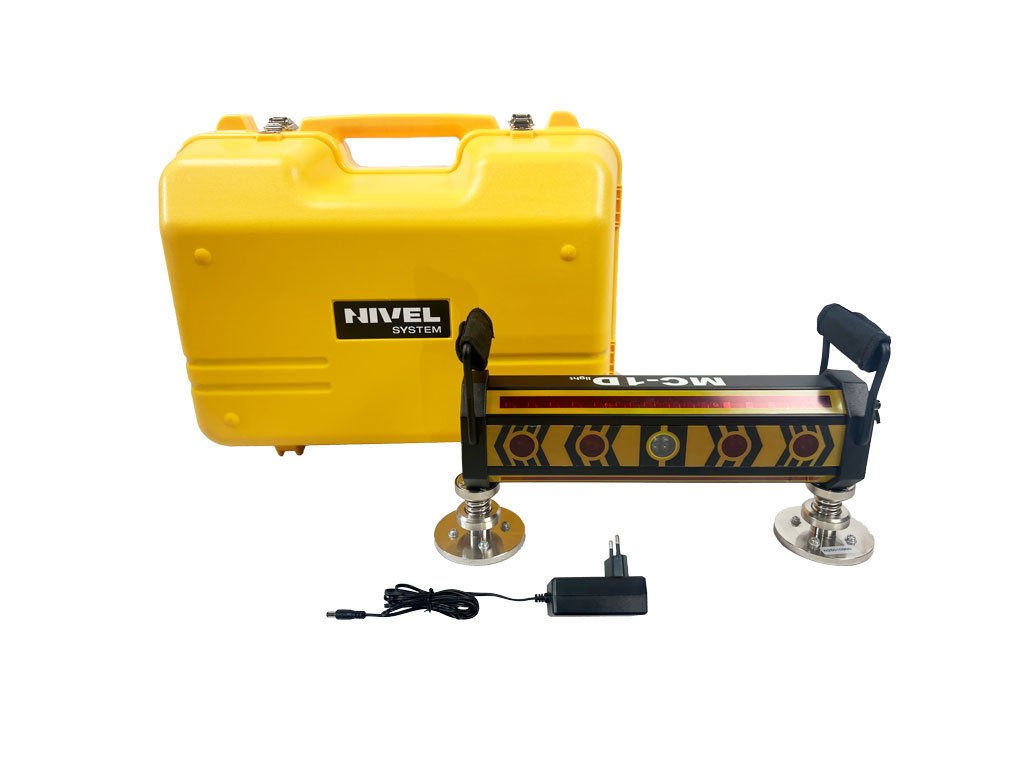

 Obsah balení:

• MC-1D – senzor stroje s vestavěnou dobíjecí baterií – 1 ks
• nabíječka – 1 ks
• přepravní pouzdro – 1 ks
